原理:
這是一款結合了光源的多側成像光學模組,此光學模組采用6片反射鏡組合,通過中心和兩側兩個鏡片組的配合,可以實現涵蓋樣品360°的成像,通過一個相機拍攝可以得到4個方向的效果圖。另外集成了特殊的光源照明設計能使效果圖均勻。
特點:
4面成像,效率更高;工作距離5-55mm,可根據鏡頭調整;
可結合鏡頭定制卡座,安裝方式更自由,可配合FA鏡頭使用;
可根據需求定制,匹配不同外徑的樣品,外徑范圍5~60mm;
結構匹配流水生產線,樣品可無阻礙通過。
可根據不同樣品表面光學特性定制打光方案。
應用:
導線外觀缺陷檢測
標簽字符缺陷檢測
小產品圓形缺陷檢測
瓶子外觀及印刷檢測

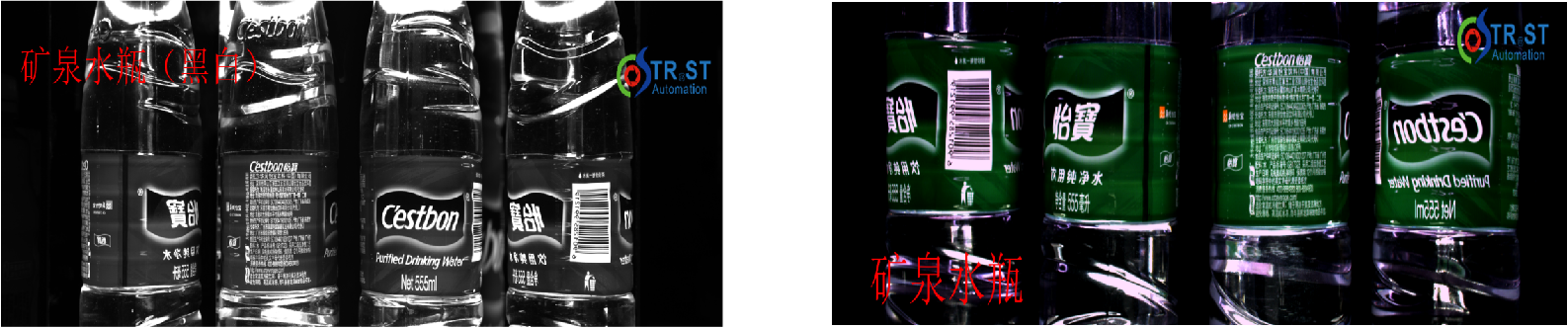

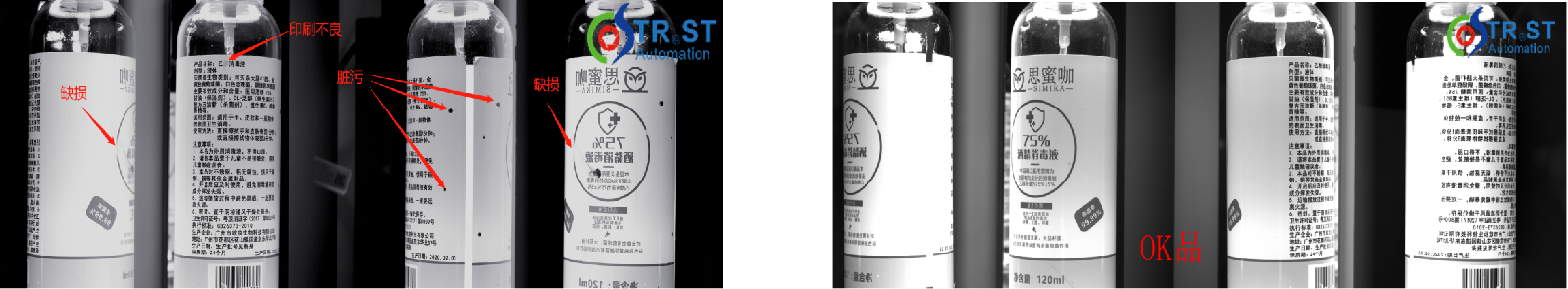

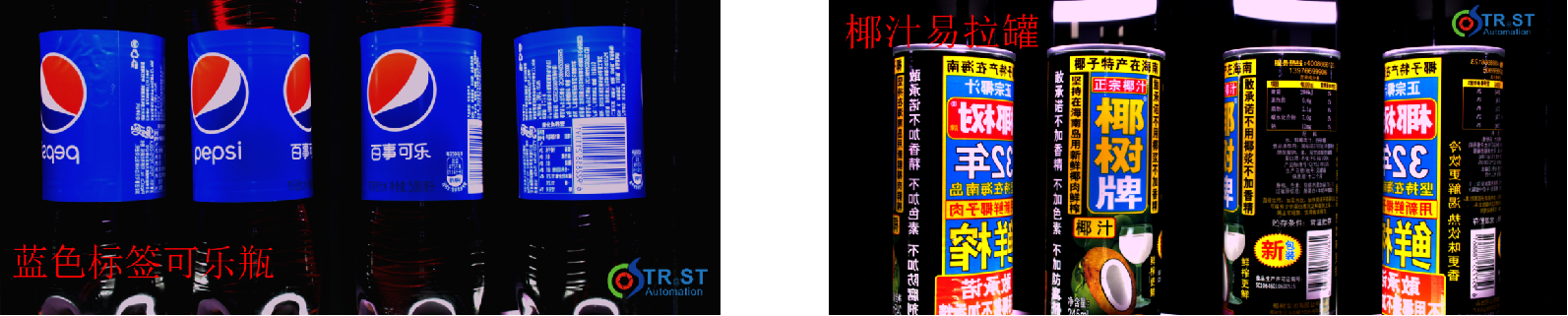

★應用案例
