原理：

 投影結構光是針對粗糙面凹凸檢測而專門設計的一款光源，有多種不同顏色可供選擇，投影區域面積可通過更換不同的2/3”鏡頭實現輕松調整。

投影結構光通過投影出有固定規律的圖案到產品上，通過檢測圖案的變形來實現缺陷檢測、弧面產品變形檢測、產品3D輪廓檢測。

柵格片可以根據要求為客戶提供定制圖案，必須提交標有精確幾何信息的圖案

可提供更細的線條，更清晰的邊緣和更均勻的照明，圖案精度3um以上

投影區域與圖案具有相同縱橫比，投影區域尺寸取決于所選投影鏡頭的光學放大倍率，投影精度同時取決于圖案加工精度和鏡頭畸變。

特點：

1、投影結構光源需配合鏡頭使用

2、光柵圖案可定制

3、光照均勻

4、條紋精度3um以上

5、可匹配2/3"鏡頭使用

應用：

粗糙產品表面凹凸檢測

食品藥品包裝缺料檢測

粗糙產品輪廓度檢測

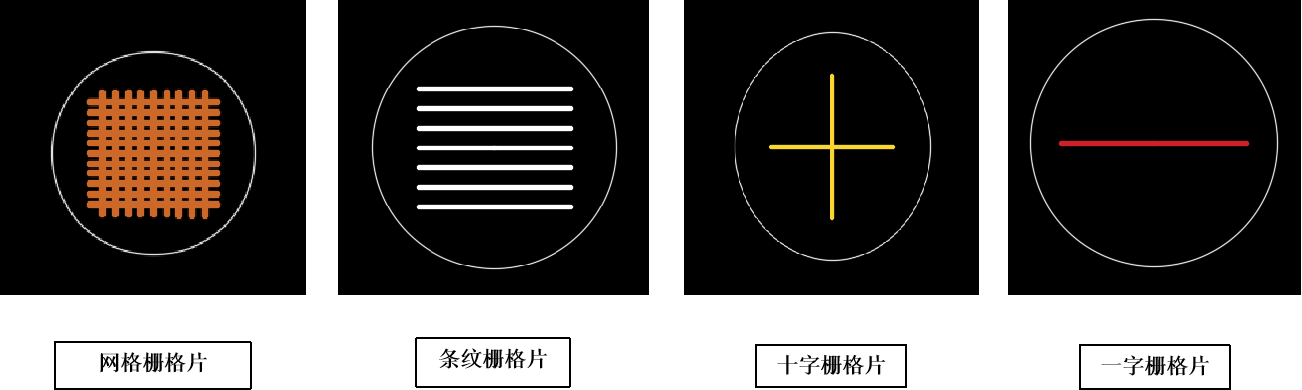

★柵格片可更換，有常規片也有定制。有一字柵格片、十字柵格片、條紋柵格片、網格柵格片、環形柵格片等

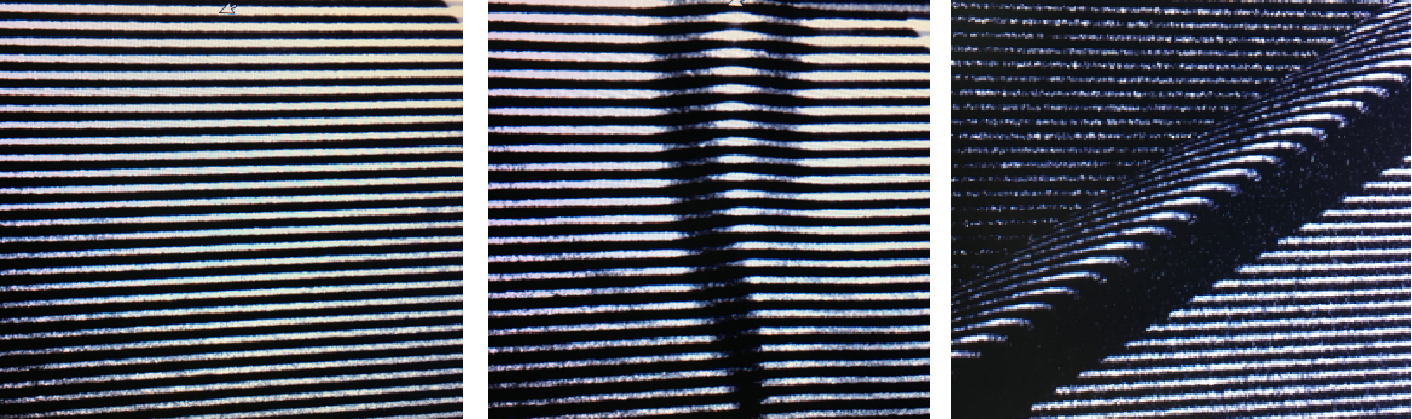

★應用案例
