原理:
當燈珠發光時,會有不同方向的光路,帶吸光布的蓋板吸收了發散光(黃色箭頭)方向的光,我們檢測針腳位置度,需要多數的光線照射到針腳上,如圖中紅色箭頭,從而拉開特征與背景的對比度,降低背景干擾。
特點:
光源尺寸與開孔尺寸可根據產品定制
光線平行,多數的光線照射到針腳上,減少了發散光的干擾,從而拉開與背景的對比度,降低背景干擾。
應用:
l適用于電容、沖壓件、連接器等產品的陣腳位置度檢測
小型圓形產品尺寸測量

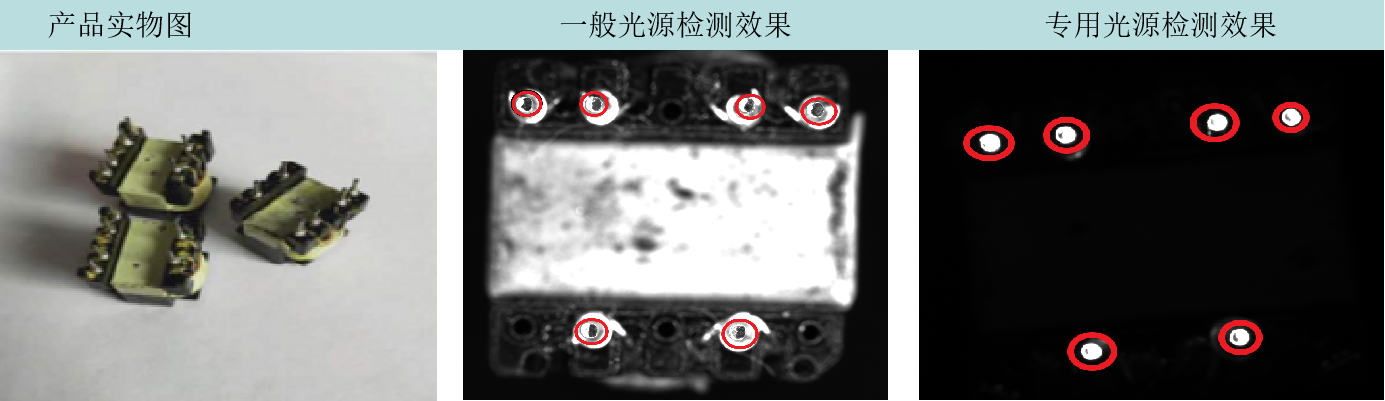

★應用案例
